Главный распределительный щит — устройство, выполняющее функцию приёма и перенаправления электроэнергии по всему помещению или его отдельным частям. Включает в себя автоматику противоаварийного назначения, а также средства учёта расхода электрической энергии.
Типы щитов
Существуют следующие разновидности описываемых объектов:
-

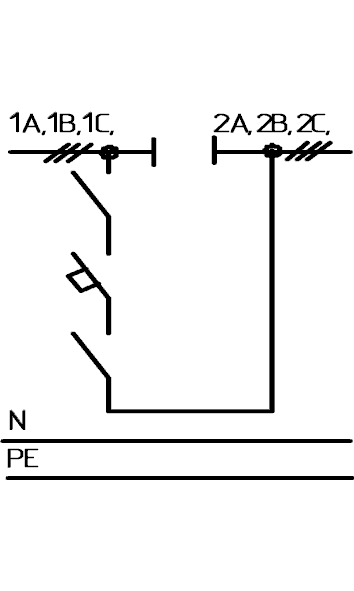

секционные;
-
вводные;
-

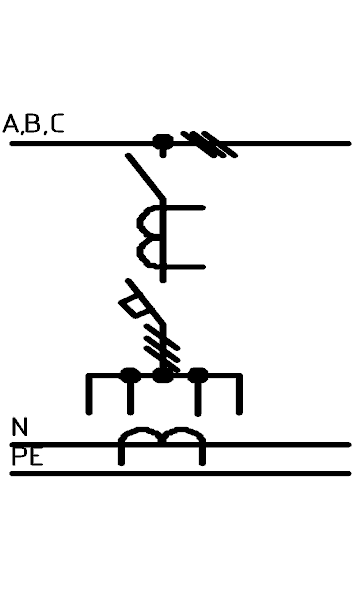

линейные.
На практике существует достаточно много видов промышленного оборудования, в котором может быть реализован такой объект. Они применяются в оснастке пунктов распределения энергии, шкафах ВРУ, а также в прочем электрощитовом оборудовании.
Где купить?
Купить ГРЩ можно в специализированном пункте продажи промышленного электрооборудования. Цена устанавливается производителем и зависит от множества факторов, в частности от показателя подаваемого напряжения. При заказе обязательно требуется указывать рабочие значения этой величины, а также учитывать особенности эксплуатации на конкретном месте монтажа и компоновку помещения, в котором предполагается установка подобной оснастки.
Технические характеристики
| Номинальное напряжение, В | 380 |
| Номинальное напряжение цепей управления, В | 220 |
| Частота, Гц | 50 |
| Номинальный ток сборных шин, А | 600; 1000; 1500; 2000 |
| Ток электродинамической стойкости сборных шин, кА | 30; 50 |
| Номинальные токи панелей, А | вводные (ШВ) ГРЩ - от 250 до 4000 линейные (ШЛ) ГРЩ - 100; 200; 250; 400; 600;400 секционные (ШС) ГРЩ - 600; 1000; 1500 |
| Степень защиты по ГОСТ 14254-80 | с лицевой стороны - IP20 с остальных сторон - IP00 |
| Количество вводов | Конструктивно может иметь один или два ввода, а также дополнительный ввод от дизель-генератора. |
| Климатические условия | Климатические условия нормированные для исполнения категории размещения 4 по ГОСТ 15150-69 УХЛ |
| Габаритные размеры | ГРЩ состоит из шкафов высотой 2000 мм, глубиной 600-800 мм, шириной (одна панель) 600-800 мм |
| Комплектация | ГРЩ может комплектоваться, в зависимости от требований заказчика, вводными и секционными выключателями с системой автоматического ввода резерва. |
