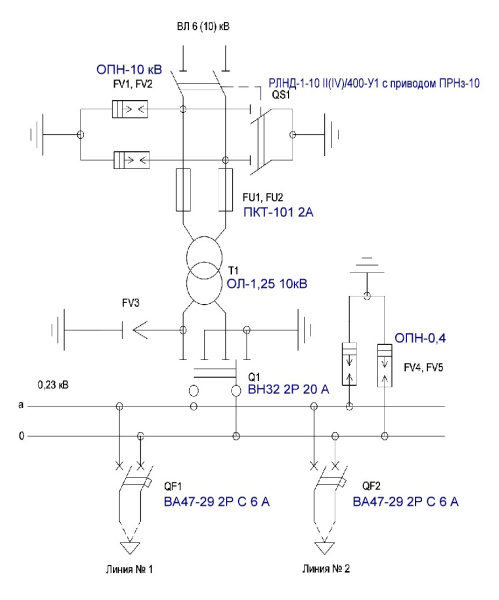

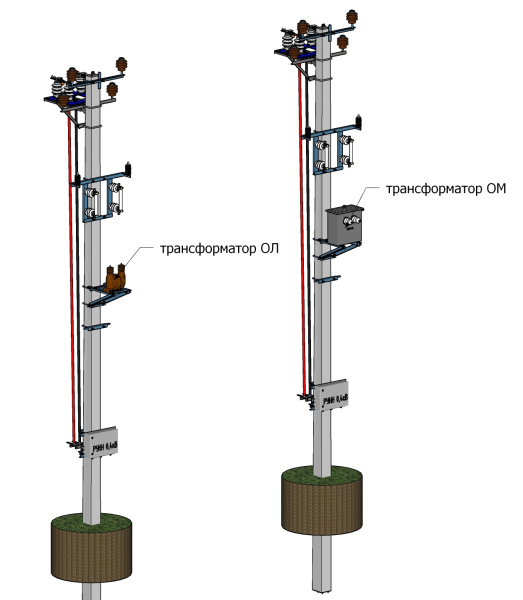

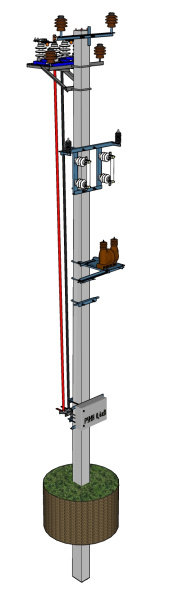

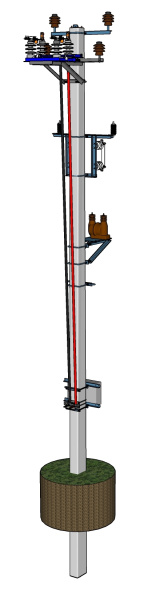

Столбовые подстанции КТПС общие сведения
- Особенности столбовых подстанций
- Виды защит
- Условия эксплуатации
- Технические параметры
- Схема установки на опоре разъеденителя РЛНД
- Комплектаций столбовых подстанций 25, 40, 63, 100 кВА
- Комплектация столбовых подстанций 160, 250 кВА

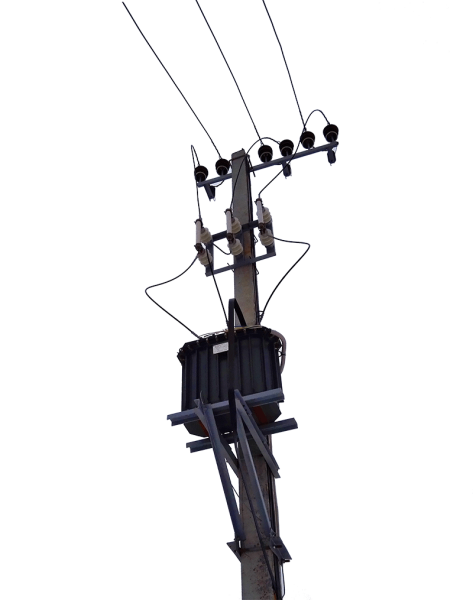

Особенности столбовых подстанций
Столбовые подстанции устанавливаются для приёма, преобразования и распределения электрической энергии. Могут быть применены в целях снабжения ею объектов сельской местности, маломощных производств.
Столбовые подстанции характеризуются простотой монтажа и минимальными затратами на их поставку.
Виды защит
- К.З. между фазами
- перенапряжения на линиях ВН и НН
- перегрузка и К.З. на линии 0,4 кВ
- К.З. на линии освещения


Условия эксплуатации
Столбовые подстанции применяются в условиях открытого воздуха, при температурных перепадах от -45 до +40 градусов Цельсия. Разрешён их монтаж на высоте над уровнем моря до километра. Эксплуатация подстанций возможна только при отсутствии вблизи агрессивных отравляющих веществ.Технические параметры (Номинальные токовые нагрузки и количество отходящих линий)
Мощность, кВА | Сторона ВН | Сторона НН | ||||||||
Номинальный ток, А |
Номинальные токи,А |
|||||||||
Трансформатора | Плавкой вставки предохр. | Рубильника | Автомата | Трансф. | Трансф. тока | линия-1 | линия-2 | линия-3 | Уличное освещение | |
25 |
2,40\1,44 |
8/5 | 100 | 63 | 36,1 | 50 | 31,5 | 31,5 | - | 16 |
40 | 3,85\2,31 | 10/8 | 100 | 100 | 57,7 | 100 | 63 | 31,5 | - | 16 |
63 | 6,06\3,64 | 16/10 | 250 | 160 | 91,0 | 100 | 40 | 63 | 40 | 16 |
100 | 9,62\5,77 | 20/16 | 250 | 250 | 144,3 | 150 | 40 | 100 | 80 |
16 |
160 | 15,4\9,25 | 31,5/20 | 400 | 400 | 231 | 300 | 80 | 80 | 100 | 16 |
250 | 24,08\14,4 | 40/31,5 | 630 | 630 | 361 | 400 | 80 | 160 | 100 | 16 |

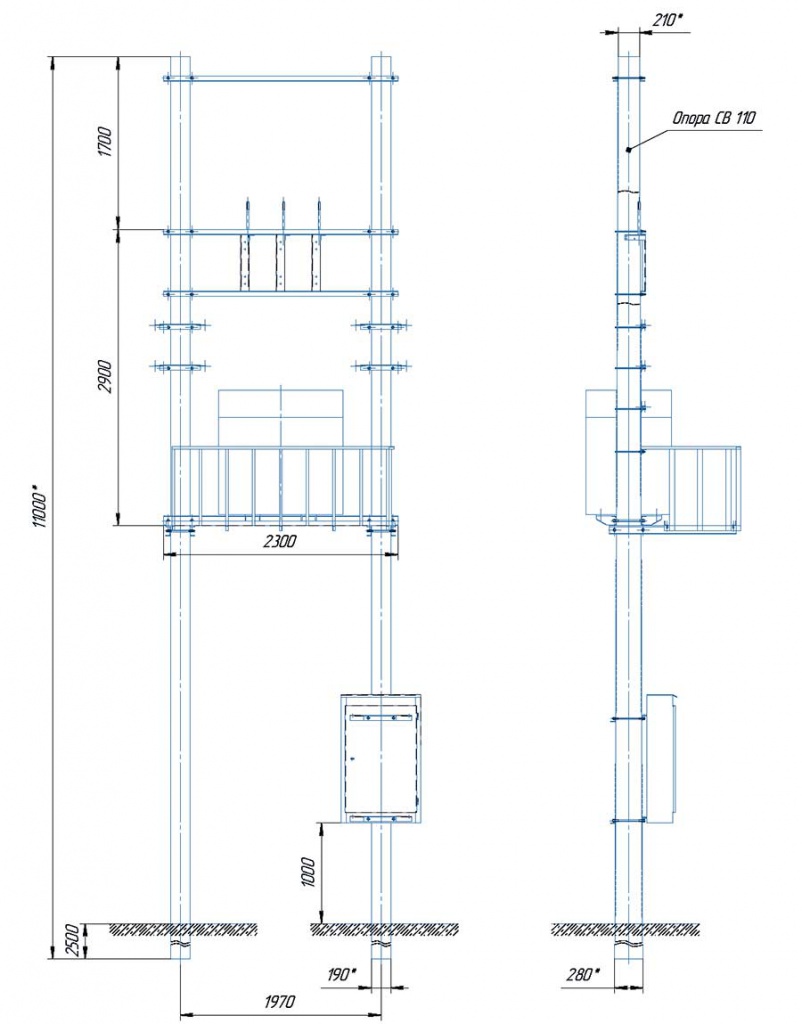

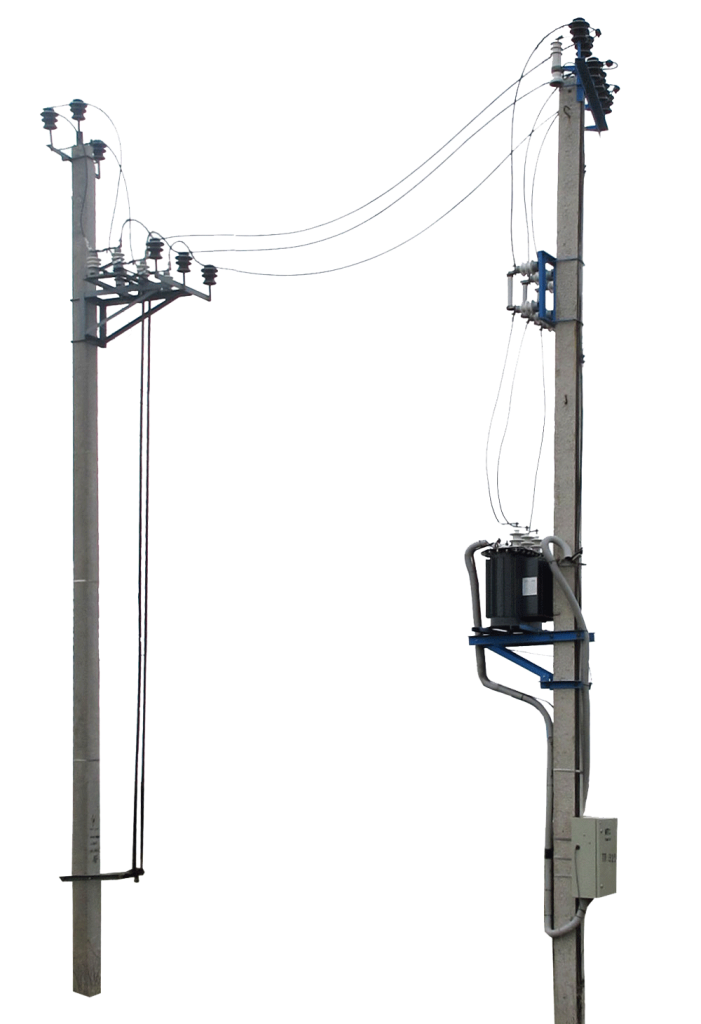

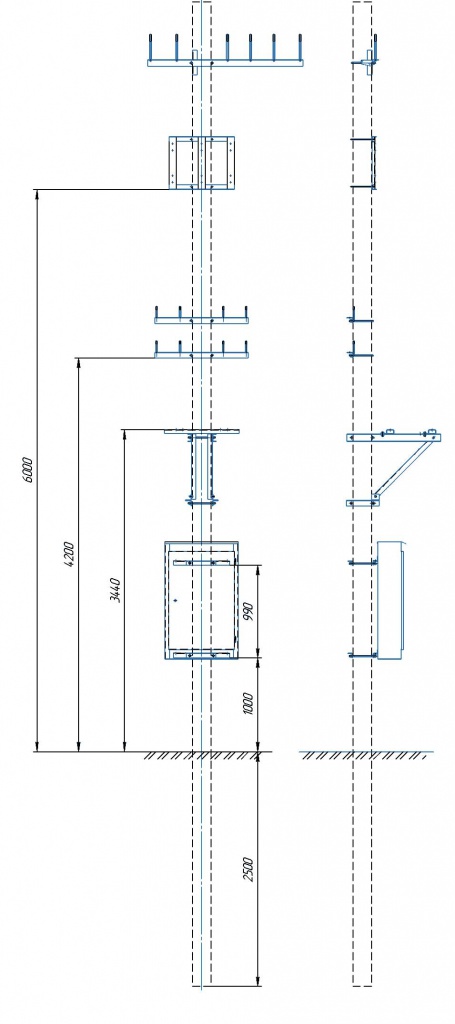

Схема установки на опоре разъединителя РЛНД

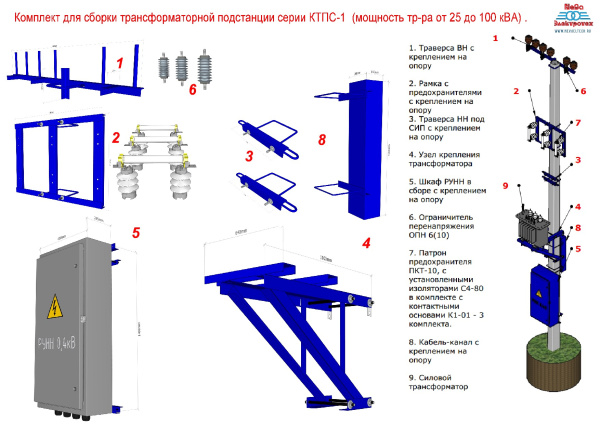

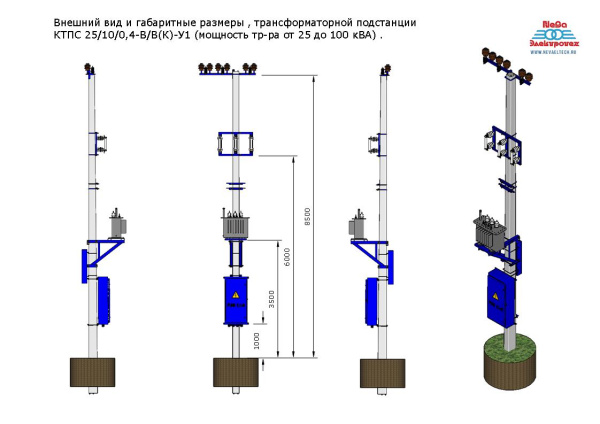

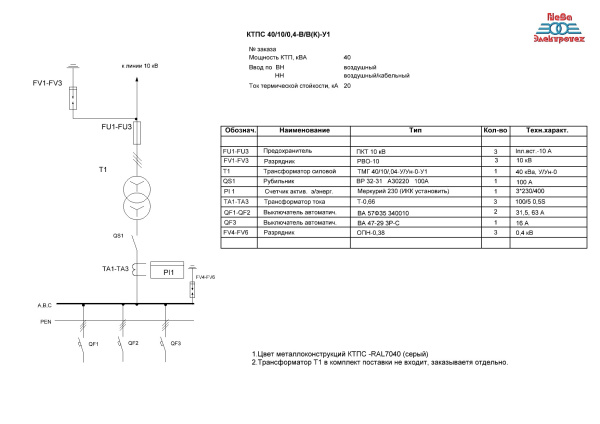

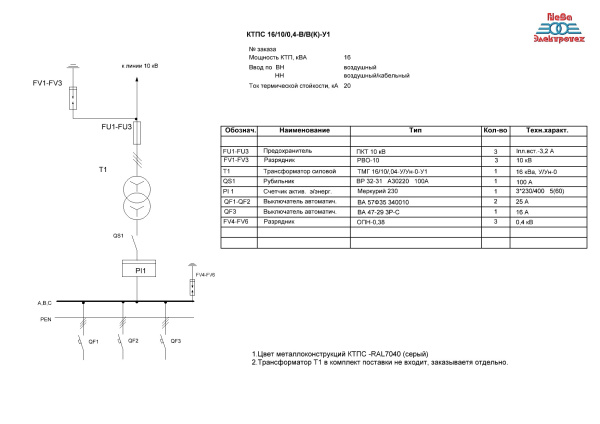

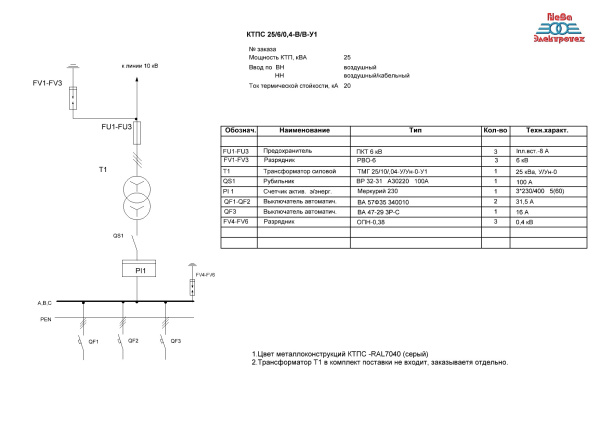

Комплектация столбовых подстанций 25, 40, 63, 100 кВА
1.Траверса ВН (без изоляторов ШФ) - 1 шт.
2. Рамка с предохранителями - 1 шт.
3. Траверса НН под СИП - 2 шт.
4. Узел крепления трансформатора - 1 комплект.
5. Шкаф РУНН с креплением на опору - 1 шт.
6. Разъеденитель РЛНД 10/400 в комплекте с приводом ПРН3-10 - 1 комплект.
7. Узел крепления разъеденителя РЛНД с траверсой - 1 шт.
8. Узел крепления привода ПРНЗ-10 - 1 шт.
9. Разрядник РВО-10 - 3 шт.
10. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 3 комплекта.

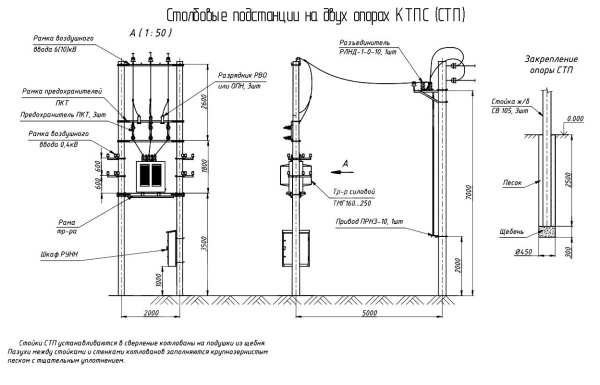

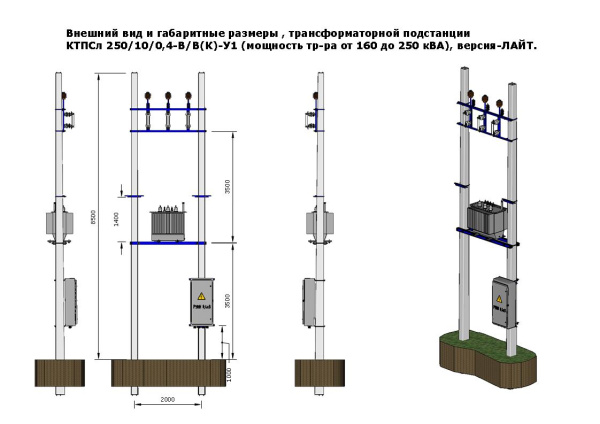

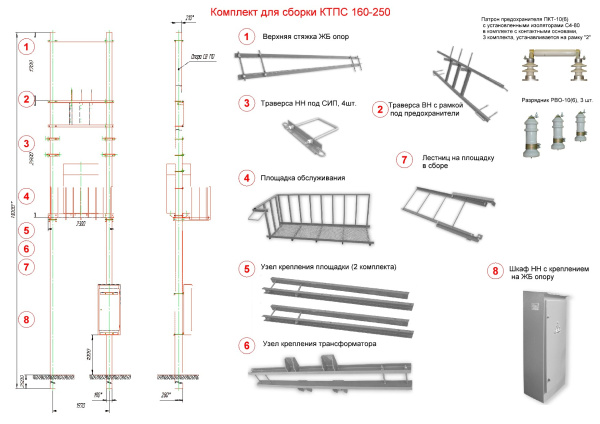

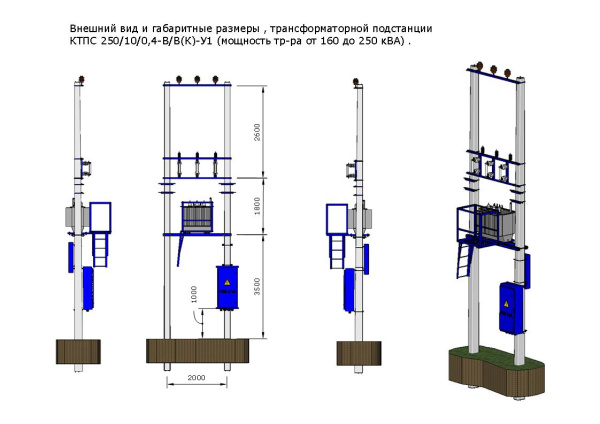

Комплектация столбовых подстанций 160, 250 кВА
1.Верхняя стяжка ж/б опор - 1 шт.
2.Траверса ВН с рамкой под предохранители (без изоляторов ШФ) - 1 шт.
3. Траверса НН под СИП - 3 шт.
4. Площадка обслуживания - 1 шт.
5. Лестница с креплением - 1 шт.
6. Узел крепления трансформатора - 1 комплект.
7. Шкаф РУНН с креплением на опору - 1 шт.
8. Разъеденитель РЛНД 10/400 в комплекте с приводом ПРН3-10 - 1 комплект.
9. Узел крепления разъеденителя РЛНД с траверсой - 1 шт.
10. Узел крепления привода ПРНЗ-10 - 1 шт.
11. Разрядник РВО-6 - 3 шт.
12. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 3 комплекта.
