Характеристики
Серия подстанции
—
КТПС (столбовая)
Мощность подстанции, кВА
—
250
Напряжение ВН подстанции, кВ
—
10
Исполнение ввода ВН
—
воздушный
Исполнение ввода НН
—
кабельный/воздушный
Исполнение РУВН
—
тупиковая
Все характеристики
271 846.30 ₽ /шт
286 154 ₽
-5%
Экономия 14 307.70 ₽
Варианты цен
271 846.30 ₽ /шт
286 154 ₽
-5%
Экономия 14 307.70 ₽
Нашли дешевле?
В корзину
Купить в 1 клик
Наличие уточняйте у наших менеджеров

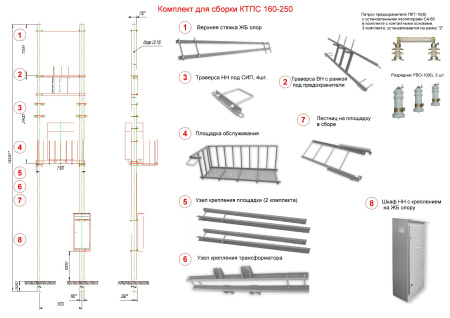

Комплект поставки:
1. Верхняя стяжка ж/б опор - 1 шт.
2. Траверса ВН с рамкой под предохранители (без изоляторов ШФ) - 1 шт.
3. Траверса НН под СИП - 3 шт.
4. Площадка обслуживания - 1 шт.
5. Лестница с креплением - 1 шт.
6. Узел крепления трансформатора - 1 комплект.
7. Шкаф РУНН в сборе с креплением на опору - 1 шт.
8. Разрядник РВО-10 - 3 шт.
9. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 3 комплекта.
10.*Разъединитель РЛНД 10/400 в комплекте с приводом ПРН3-10 - 1 комплект. (приобретается отдельно)
11.*Узел крепления разъединителя РЛНД с траверсой - 1 шт. (приобретается отдельно)
12.*Узел крепления привода ПРНЗ-10 - 1 шт. (приобретается отдельно)
13. Разрядник РВО-10 - 3 шт.
14. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 3 комплекта.
15.*Кабельная перемычка от трансформатора до шкафа РУНН (приобретается отдельно)
16.*Силовой трансформатор (приобретается отдельно)
* Позиции не входят в базовый комплект и приобретаются отдельно.
1. Верхняя стяжка ж/б опор - 1 шт.
2. Траверса ВН с рамкой под предохранители (без изоляторов ШФ) - 1 шт.
3. Траверса НН под СИП - 3 шт.
4. Площадка обслуживания - 1 шт.
5. Лестница с креплением - 1 шт.
6. Узел крепления трансформатора - 1 комплект.
7. Шкаф РУНН в сборе с креплением на опору - 1 шт.
8. Разрядник РВО-10 - 3 шт.
9. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 3 комплекта.
10.*Разъединитель РЛНД 10/400 в комплекте с приводом ПРН3-10 - 1 комплект. (приобретается отдельно)
11.*Узел крепления разъединителя РЛНД с траверсой - 1 шт. (приобретается отдельно)
12.*Узел крепления привода ПРНЗ-10 - 1 шт. (приобретается отдельно)
13. Разрядник РВО-10 - 3 шт.
14. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 3 комплекта.
15.*Кабельная перемычка от трансформатора до шкафа РУНН (приобретается отдельно)
16.*Силовой трансформатор (приобретается отдельно)
* Позиции не входят в базовый комплект и приобретаются отдельно.
Документы
30221e0b08fbed59867fd1ebb1fb6c2f
164,5 кб
b707e967dc18ae499ef7e7d68de75d0e
54,9 кб
fdea32d077b60f1438821668427843f9
756,8 кб
8d595973f318b9ef0f543a7d7e9eb864
359,9 кб
Серия подстанции
|
КТПС (столбовая) |
Мощность подстанции, кВА
|
250 |
Напряжение ВН подстанции, кВ
|
10 |
Исполнение ввода ВН
|
воздушный |
Исполнение ввода НН
|
кабельный/воздушный |
Исполнение РУВН
|
тупиковая |
Тип коммутационного аппарата на стороне ВН
|
РЛНД разъеденитель |
Тип коммутационного аппарата на отх. линиях
|
автоматические выключатели |
Колличество отх. линий
|
5 |
Климатическое исполнение
|
У1 |
Масса, кг
|
430 |
