Характеристики
Серия подстанции
—
КТПС (столбовая)
Мощность подстанции, кВА
—
160
Напряжение ВН подстанции, кВ
—
10
Исполнение ввода ВН
—
воздушный
Исполнение ввода НН
—
кабельный/воздушный
Исполнение РУВН
—
тупиковая
Все характеристики
251 907.70 ₽ /шт
265 166 ₽
-5%
Экономия 13 258.30 ₽
Варианты цен
251 907.70 ₽ /шт
265 166 ₽
-5%
Экономия 13 258.30 ₽
Нашли дешевле?
В корзину
Купить в 1 клик
Наличие уточняйте у наших менеджеров

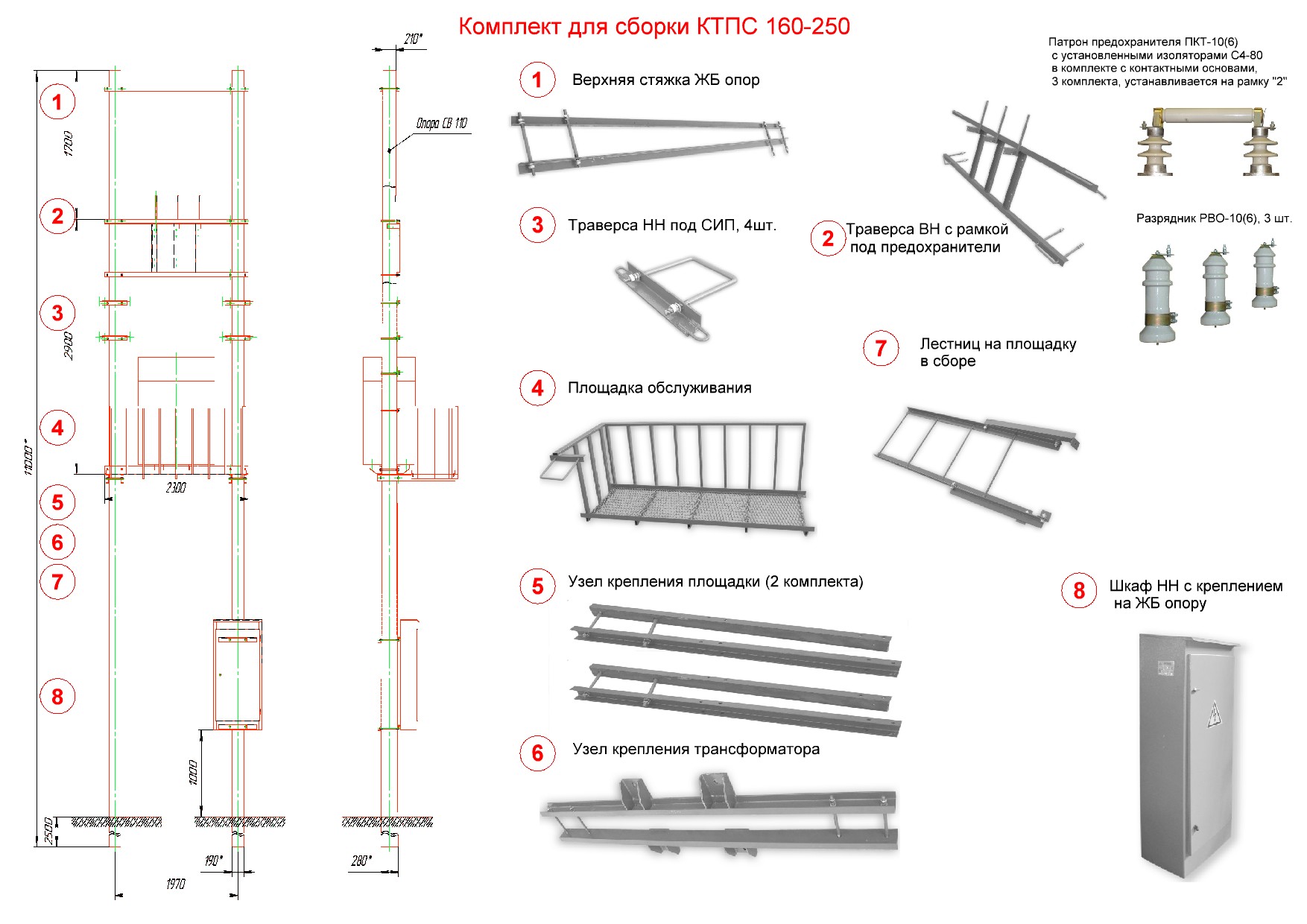

Комплект поставки:
1. Верхняя стяжка ж/б опор - 1 шт.
2. Траверса ВН с рамкой под предохранители (без изоляторов ШФ) - 1 шт.
3. Траверса НН под СИП - 3 шт.
4. Площадка обслуживания - 1 шт.
5. Лестница с креплением - 1 шт.
6. Узел крепления трансформатора - 1 комплект.
7. Шкаф РУНН в сборе с креплением на опору - 1 шт.
8. Разрядник РВО-10 - 3 шт.
9. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 3 комплекта.
10.*Разъединитель РЛНД 10/400 в комплекте с приводом ПРН3-10 - 1 комплект. (приобретается отдельно)
11.*Узел крепления разъединителя РЛНД с траверсой - 1 шт. (приобретается отдельно)
12.*Узел крепления привода ПРНЗ-10 - 1 шт. (приобретается отдельно)
13. Разрядник РВО-10 - 3 шт.
14. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 3 комплекта.
15.*Кабельная перемычка от трансформатора до шкафа РУНН (приобретается отдельно)
16.*Силовой трансформатор (приобретается отдельно)
* Позиции не входят в базовый комплект и приобретаются отдельно.
1. Верхняя стяжка ж/б опор - 1 шт.
2. Траверса ВН с рамкой под предохранители (без изоляторов ШФ) - 1 шт.
3. Траверса НН под СИП - 3 шт.
4. Площадка обслуживания - 1 шт.
5. Лестница с креплением - 1 шт.
6. Узел крепления трансформатора - 1 комплект.
7. Шкаф РУНН в сборе с креплением на опору - 1 шт.
8. Разрядник РВО-10 - 3 шт.
9. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 3 комплекта.
10.*Разъединитель РЛНД 10/400 в комплекте с приводом ПРН3-10 - 1 комплект. (приобретается отдельно)
11.*Узел крепления разъединителя РЛНД с траверсой - 1 шт. (приобретается отдельно)
12.*Узел крепления привода ПРНЗ-10 - 1 шт. (приобретается отдельно)
13. Разрядник РВО-10 - 3 шт.
14. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 3 комплекта.
15.*Кабельная перемычка от трансформатора до шкафа РУНН (приобретается отдельно)
16.*Силовой трансформатор (приобретается отдельно)
* Позиции не входят в базовый комплект и приобретаются отдельно.
Документы
79d7d62f694e3eab389489cf30cc9a41
54,9 кб
e8c20d7acc2936586e223ca8e9f11f95
756,8 кб
977fdd71a404a7dc5c98de331f3f5103
359,9 кб
|
Серия подстанции
|
КТПС (столбовая) |
|
Мощность подстанции, кВА
|
160 |
|
Напряжение ВН подстанции, кВ
|
10 |
|
Исполнение ввода ВН
|
воздушный |
|
Исполнение ввода НН
|
кабельный/воздушный |
|
Исполнение РУВН
|
тупиковая |
|
Тип коммутационного аппарата на стороне ВН
|
РЛНД разъеденитель |
|
Тип коммутационного аппарата на отх. линиях
|
автоматические выключатели |
|
Колличество отх. линий
|
3 |
|
Цвет металлокострукции
|
серый (RAL 7040) |
|
Масса, кг
|
430 |
