Характеристики
Серия подстанции
—
КТПС (столбовая)
Мощность подстанции, кВА
—
250
Напряжение ВН подстанции, кВ
—
6
Исполнение ввода ВН
—
воздушный
Исполнение ввода НН
—
кабельный/воздушный
Исполнение РУВН
—
тупиковая
Все характеристики
239 469.35 ₽ /шт
252 073 ₽
-5%
Экономия 12 603.65 ₽
Варианты цен
239 469.35 ₽ /шт
252 073 ₽
-5%
Экономия 12 603.65 ₽
Нашли дешевле?
В корзину
Купить в 1 клик
Наличие уточняйте у наших менеджеров

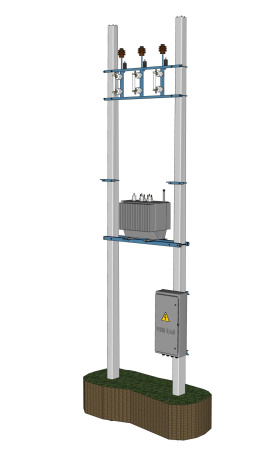

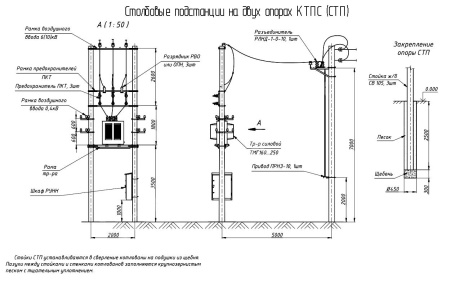

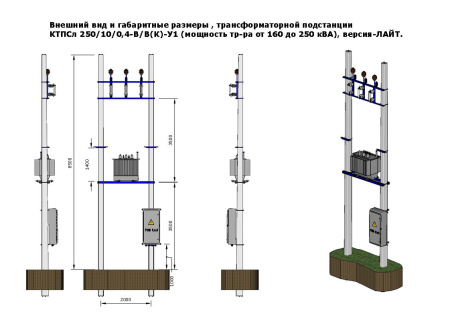

Столбовая (мачтовая) подстанция на двух опорах без площадки обслуживания,версия -ЛАЙТ.
Комплект поставки:
1. Траверса ВН с рамкой под предохранители (без изоляторов ШФ) - 1 шт.
2. Траверса НН под СИП - 2 шт.
3. Узел крепления трансформатора - 1 комплект.
4. Шкаф РУНН в сборе с креплением на опору - 1 шт.
5. Ограничитель перенапряжения ОПН-10 - 3 шт.
6. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 3 комплекта.
7.*Разъединитель РЛНД 10/400 в комплекте с приводом ПРН3-10 - 1 комплект. (приобретается отдельно)
8.*Узел крепления разъединителя РЛНД с траверсой - 1 шт. (приобретается отдельно)
9.*Узел крепления привода ПРНЗ-10 - 1 шт. (приобретается отдельно)
10. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 3 комплекта.
11.*Кабельная перемычка от трансформатора до шкафа РУНН (приобретается отдельно)
12.*Силовой трансформатор (приобретается отдельно)
* Позиции не входят в базовый комплект и приобретаются отдельно.
Комплект поставки:
1. Траверса ВН с рамкой под предохранители (без изоляторов ШФ) - 1 шт.
2. Траверса НН под СИП - 2 шт.
3. Узел крепления трансформатора - 1 комплект.
4. Шкаф РУНН в сборе с креплением на опору - 1 шт.
5. Ограничитель перенапряжения ОПН-10 - 3 шт.
6. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 3 комплекта.
7.*Разъединитель РЛНД 10/400 в комплекте с приводом ПРН3-10 - 1 комплект. (приобретается отдельно)
8.*Узел крепления разъединителя РЛНД с траверсой - 1 шт. (приобретается отдельно)
9.*Узел крепления привода ПРНЗ-10 - 1 шт. (приобретается отдельно)
10. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 3 комплекта.
11.*Кабельная перемычка от трансформатора до шкафа РУНН (приобретается отдельно)
12.*Силовой трансформатор (приобретается отдельно)
* Позиции не входят в базовый комплект и приобретаются отдельно.
Документы
c256336d6e40e530a945595c0ec88ce1
163,9 кб
368c3a39001f210e2ab48e8ef3c91789
881,7 кб
|
Серия подстанции
|
КТПС (столбовая) |
|
Мощность подстанции, кВА
|
250 |
|
Напряжение ВН подстанции, кВ
|
6 |
|
Исполнение ввода ВН
|
воздушный |
|
Исполнение ввода НН
|
кабельный/воздушный |
|
Исполнение РУВН
|
тупиковая |
|
Тип коммутационного аппарата на стороне ВН
|
РЛНД разъеденитель |
|
Тип коммутационного аппарата на отх. линиях
|
автоматические выключатели |
|
Колличество отх. линий
|
4 |
|
Климатическое исполнение
|
У1 |
|
Масса, кг
|
350 |
