Характеристики
Серия подстанции
—
КТПС (столбовая)
Исполнение ввода ВН
—
воздушный
Исполнение ввода НН
—
кабельный/воздушный
Исполнение РУВН
—
тупиковая
Тип коммутационного аппарата на стороне ВН
—
РЛНД разъеденитель
Тип коммутационного аппарата на отх. линиях
—
автоматические выключатели
Все характеристики
от 105 355.95 ₽
110 901 ₽
-5%
Экономия 5 545.05 ₽
Нашли дешевле?
Наличие уточняйте у наших менеджеров
Цены
СТПо 1,25/10/0,23-У1 10кВ-ОЛ
?
Напряжение ВН:
Рабочее номинальное напряжение
10 Кв

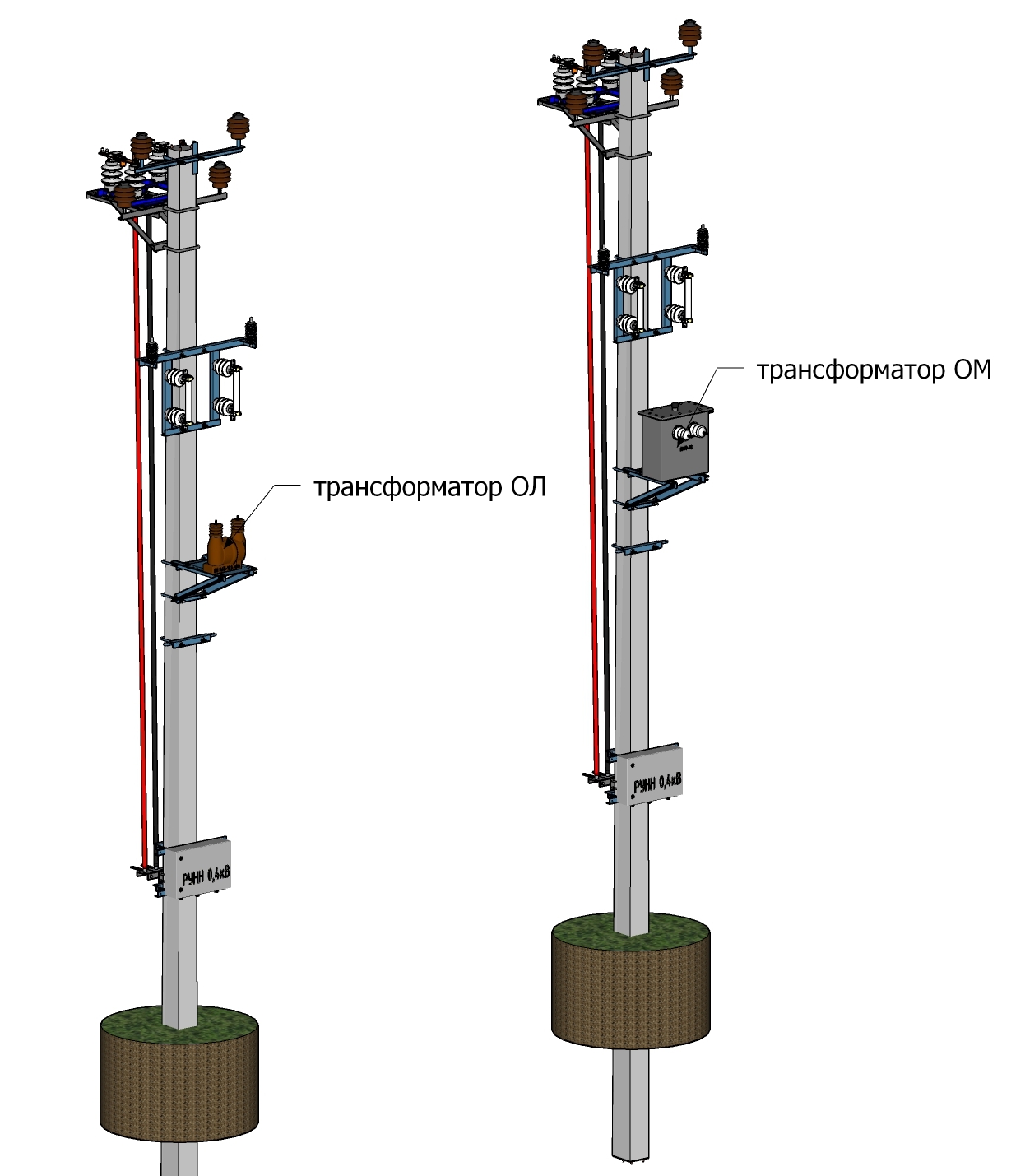

Тип трансформатора:
ОЛ литая изоляция
105 355.95 ₽ /шт
110 901 ₽
-5%
Экономия 5 545.05 ₽
Варианты цен
105 355.95 ₽ /шт
110 901 ₽
-5%
Экономия 5 545.05 ₽
СТПо 1,25/10/0,23-У1 10кВ-ОМ
?
Напряжение ВН:
Рабочее номинальное напряжение
10 Кв
Тип трансформатора:
ОМ маслонаполненный
109 940.65 ₽ /шт
115 727 ₽
-5%
Экономия 5 786.35 ₽
Варианты цен
109 940.65 ₽ /шт
115 727 ₽
-5%
Экономия 5 786.35 ₽
СТПо 1,25/10/0,23-У1 6кВ-ОЛ
?
Напряжение ВН:
Рабочее номинальное напряжение
6 Кв
Тип трансформатора:
ОЛ литая изоляция
106 823.70 ₽ /шт
112 446 ₽
-5%
Экономия 5 622.30 ₽
Варианты цен
106 823.70 ₽ /шт
112 446 ₽
-5%
Экономия 5 622.30 ₽
СТПо 1,25/10/0,23-У1 6кВ-ОМ
?
Напряжение ВН:
Рабочее номинальное напряжение
6 Кв
Тип трансформатора:
ОМ маслонаполненный
113 072.80 ₽ /шт
119 024 ₽
-5%
Экономия 5 951.20 ₽
Варианты цен
113 072.80 ₽ /шт
119 024 ₽
-5%
Экономия 5 951.20 ₽

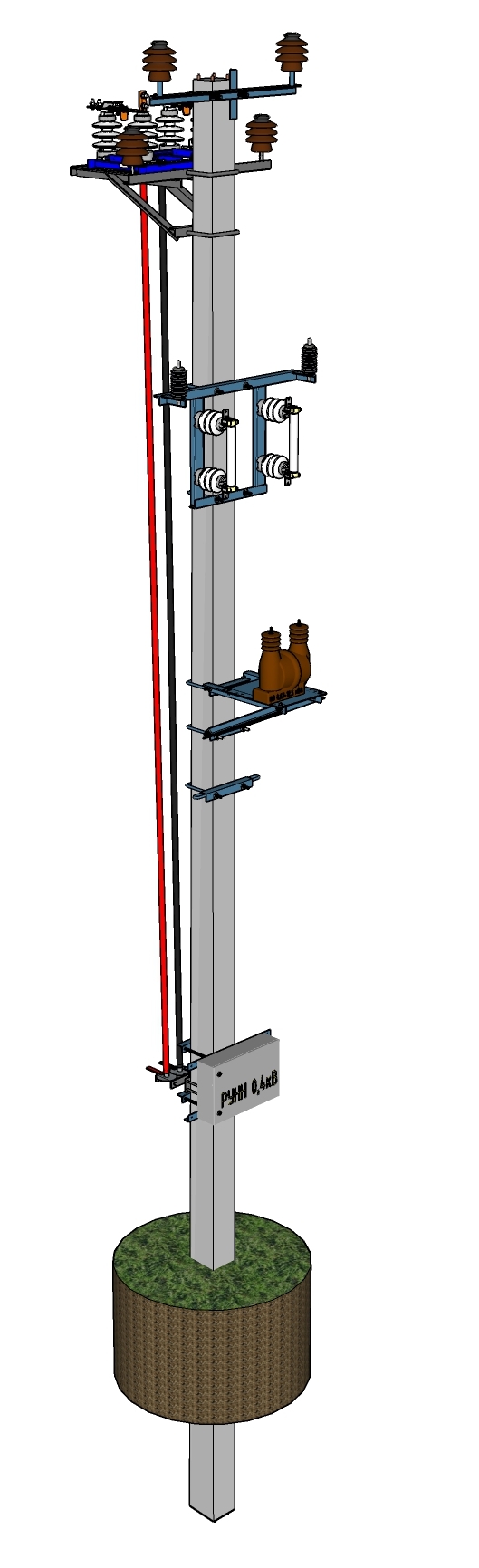

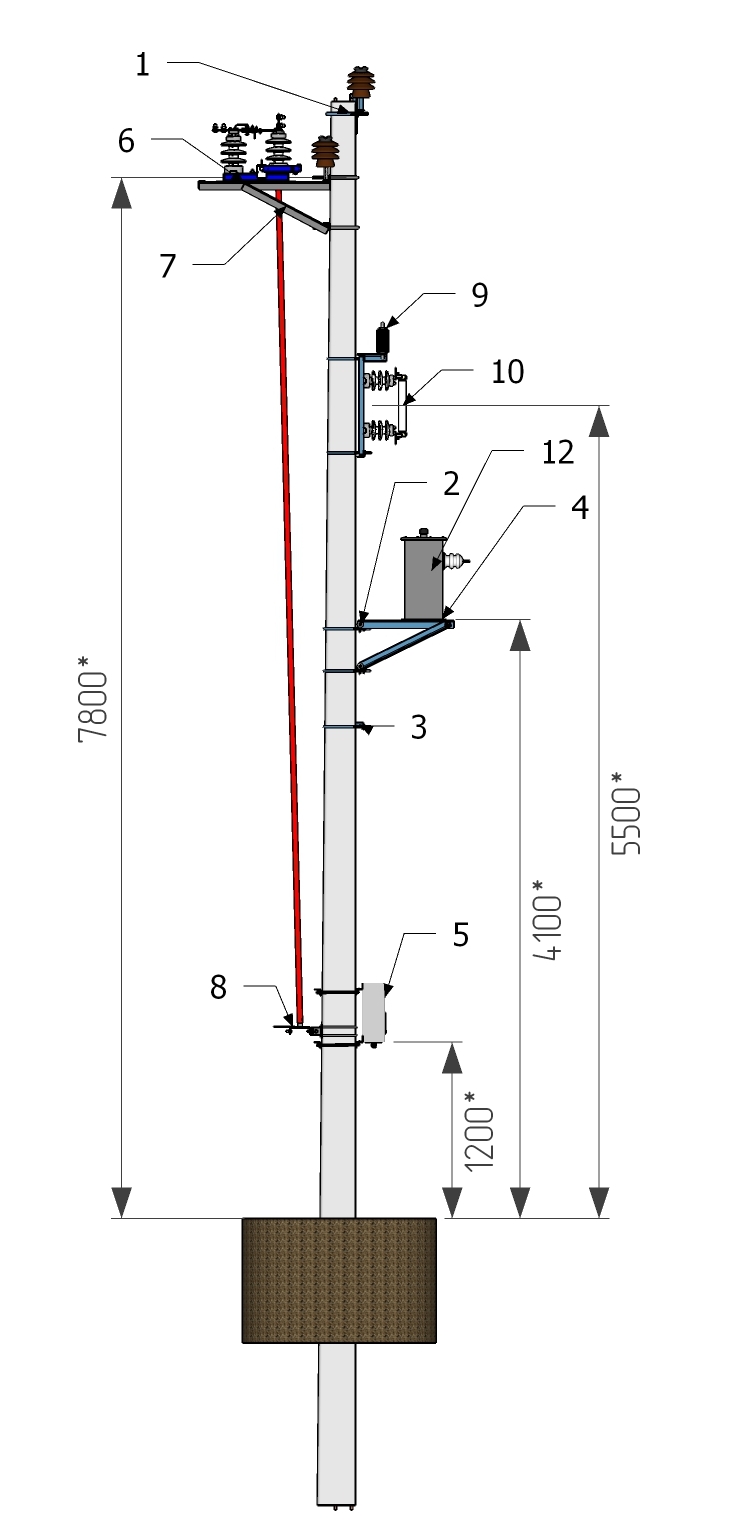

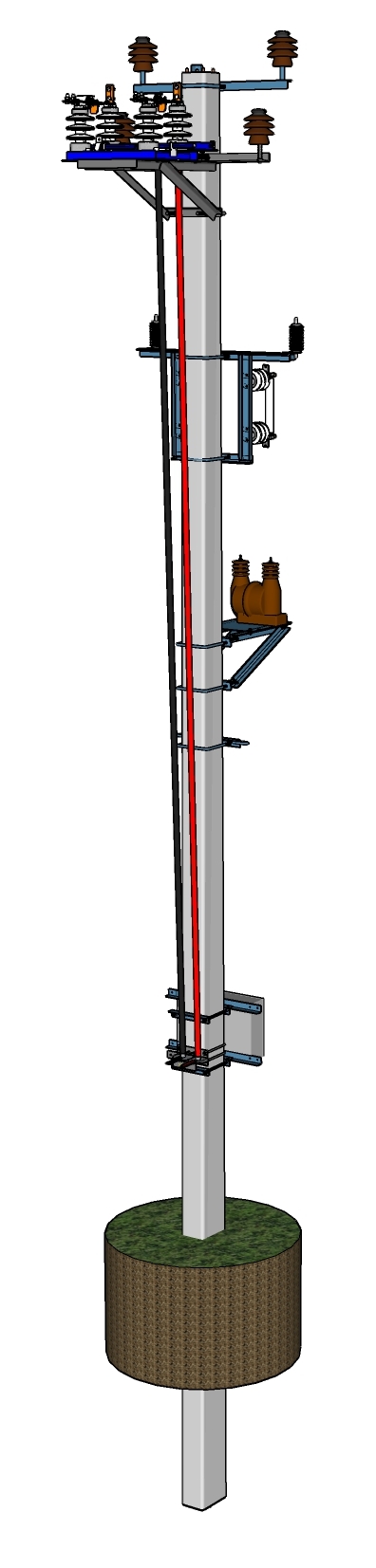

Комплект поставки:
1.Траверса ВН (без изоляторов ШФ) - 1 шт.
2. Рамка с предохранителями - 1 шт. (на рисунке поз.4)
3. Траверса НН под СИП- 1 шт. (на рисунке не показан)

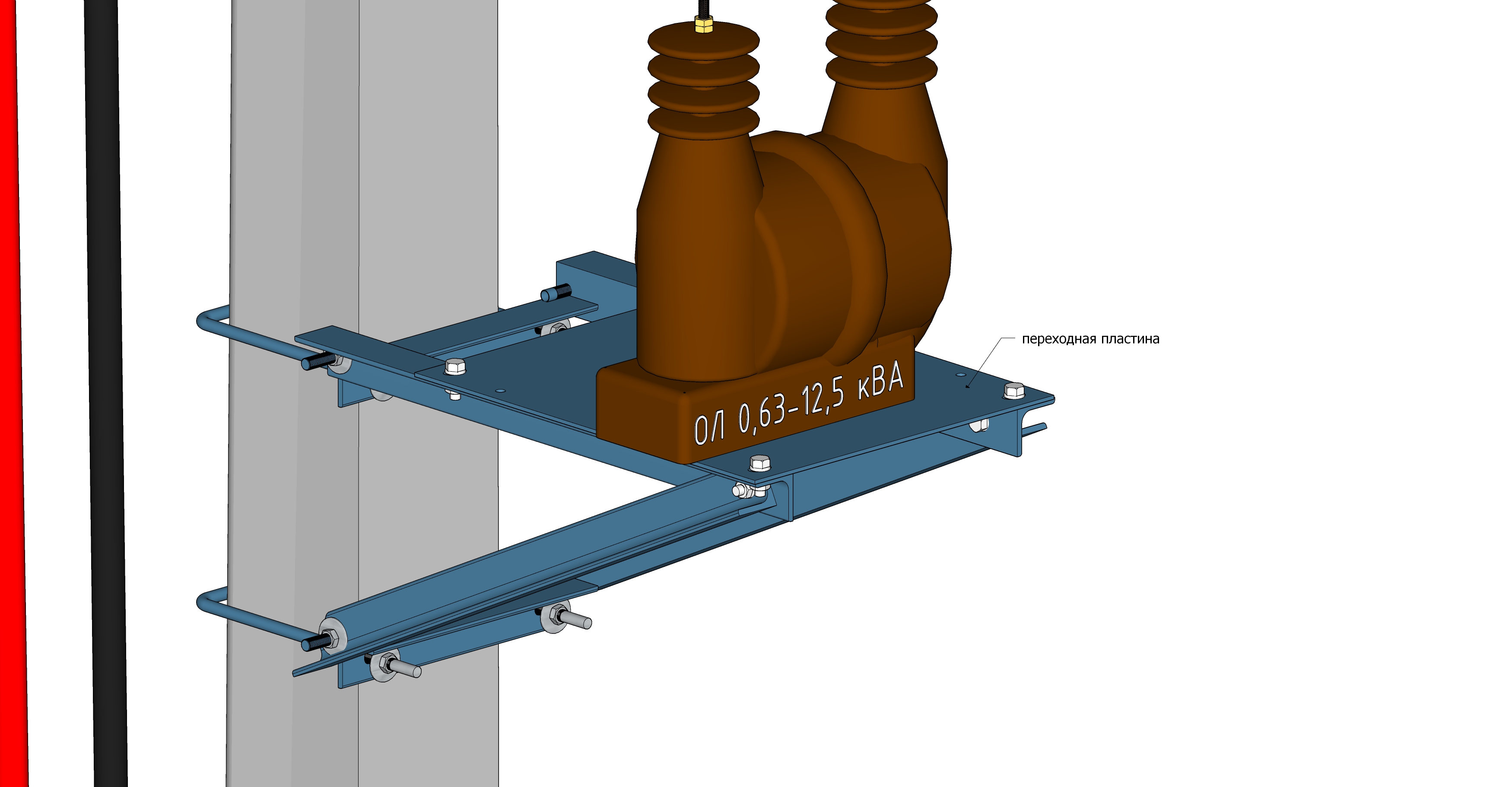

4. Узел крепления трансформатора - 1 комплект. (на рисунке поз.7)
5. Шкаф РУНН в сборе с креплением на опору - 1 шт. (на рисунке поз.1)
6. Разъединитель РЛНД 10/400 в комплекте с приводом ПРН3-10 - 1 комплект. ( на рисунке поз.3 )
7. Узел крепления разъеденителя РЛНД - 1 шт. ( на рисунке поз.3)
8. Узел крепления привода ПРНЗ-10 - 1 шт. ( на рисунке поз.6 )
9. Разрядник РВО-10 - 3 шт. ( на рисунке поз.5 ), допускается использование ОПН.
10. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 2 комплекта.( на рисунке поз.4 )
11. Кабельная перемычка от трансформатора до шкафа РУНН
12.* Трансформатор
* Позиции не входят в базовый комплект и приобретаются отдельно.
1.Траверса ВН (без изоляторов ШФ) - 1 шт.
2. Рамка с предохранителями - 1 шт. (на рисунке поз.4)
3. Траверса НН под СИП- 1 шт. (на рисунке не показан)
4. Узел крепления трансформатора - 1 комплект. (на рисунке поз.7)
5. Шкаф РУНН в сборе с креплением на опору - 1 шт. (на рисунке поз.1)
6. Разъединитель РЛНД 10/400 в комплекте с приводом ПРН3-10 - 1 комплект. ( на рисунке поз.3 )
7. Узел крепления разъеденителя РЛНД - 1 шт. ( на рисунке поз.3)
8. Узел крепления привода ПРНЗ-10 - 1 шт. ( на рисунке поз.6 )
9. Разрядник РВО-10 - 3 шт. ( на рисунке поз.5 ), допускается использование ОПН.
10. Патрон предохранителя ПКТ-10, с установленными изоляторами C4-80 в комплекте с контактными основами К1-01 - 2 комплекта.( на рисунке поз.4 )
11. Кабельная перемычка от трансформатора до шкафа РУНН
12.* Трансформатор
* Позиции не входят в базовый комплект и приобретаются отдельно.
|
Серия подстанции
|
КТПС (столбовая) |
|
Исполнение ввода ВН
|
воздушный |
|
Исполнение ввода НН
|
кабельный/воздушный |
|
Исполнение РУВН
|
тупиковая |
|
Тип коммутационного аппарата на стороне ВН
|
РЛНД разъеденитель |
|
Тип коммутационного аппарата на отх. линиях
|
автоматические выключатели |
|
Колличество отх. линий
|
2 |
|
Цвет металлокострукции
|
серый (RAL 7040) |
|
Климатическое исполнение
|
У1 |
|
Масса, кг
|
185 |
|
Транспортный габарит ДхШхВ, мм
|
1200х1000х800 |
